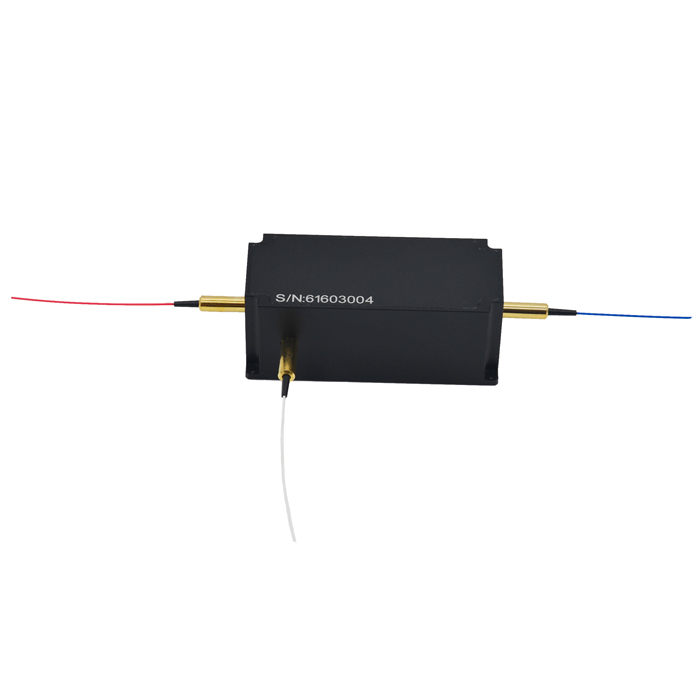

產品名稱 : 780 830 850nm光纖環形器
產品型號：MCCIR-780
工作波長:780nm 830nm 850nm
功率 : 300mW 1W 2W 5W 10W
光纖類型 : Hi780
780 830 850nm三端口光纖環形器是一種多端口非互易光學器件，光只能沿一個方向傳播。信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小；光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1、2中輸出時損耗也很大。
|
參數
|
單位
|
數值
|
|
方向性
|
-
|
Port 1 to Port 2 to Port 3
|
|
中心波長
|
nm
|
780 830 850
|
|
工作帶寬
|
nm
|
±20
|
|
典型峰值隔離度
|
dB
|
>20
|
|
最小隔離度@23℃,全波長
|
dB
|
>18
|
|
典型插入損耗@23℃
|
dB
|
1.5
|
|
最大插入損耗
|
dB
|
1.8
|
|
最小串?dāng)_
|
dB
|
45
|
|
回波損耗
|
dB
|
45
|
|
偏振相關損耗@23℃
|
dB
|
0.2
|
|
承受功率
|
W
|
0.5 其它
|
|
光纖類型
|
-
|
Hi780或其它
|
|
光纖長度
|
m
|
1或其它
|
|
連接頭類型
|
-
|
FC/APC或者其它
|
|
最大拉力
|
N
|
5
|
|

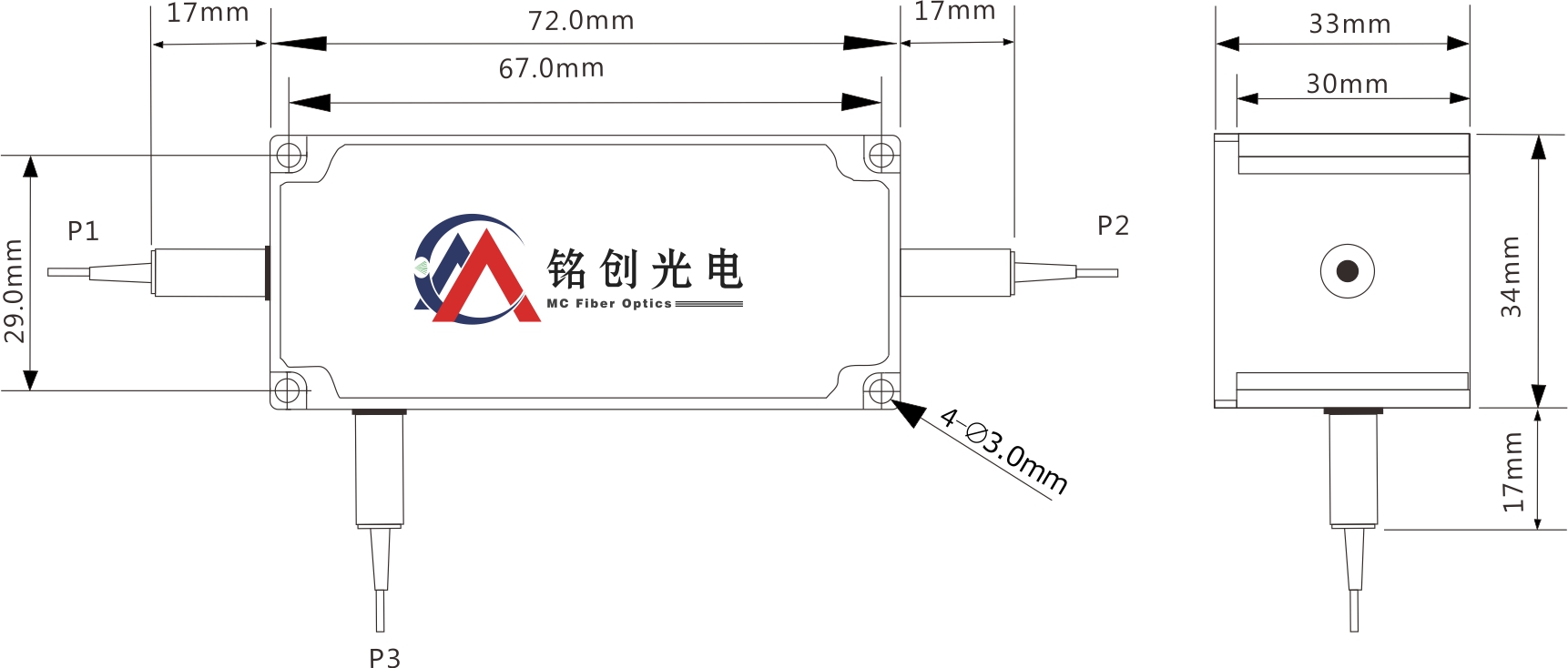

封裝尺寸
|
mm
|
(L)72x(W)34x(H)33
|
|
工作溫度
|
℃
|
0 ～ + 70
|
|
儲存溫度
|
℃
|
-40 ～ +85
|
|
MCCIR
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
類型
|
工作波長
|
功率類型
|
承受功率
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
3-三端口
4-四端口
|
780-780nm
830-830nm
850-850nm
S-其它
|
P-脈沖
C-連續
|
0.5-500mW
01-1W
S-其它
|
1-Hi780
2-其它
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um松套管
S-其它
|
NN-None
FU-FC/PC
FA-FC/APC
SU-SC/PC
S-其它
|
